阻燃通信电缆ZRC-HYV za-hya
执行标准
YD/T322-1996《铜芯聚烯烃绝缘铝塑综合护套市内通信电缆》
符号、代号用产品表示方法
1、符号、代号
H—表示通信电缆的系列代号
Y—表示实心聚烯烃绝缘结构
A—表示电缆为挡潮层聚乙烯护套
C—自承式
G—隔离式
T—填充式
5—表示皱纹钢塑复合带铠装层
2—表示双层钢带绕包
2、表示方法
产品用型号、规格及标准编号表示
例:铜芯实心聚烯烃绝缘挡潮层聚乙烯护套市内通信电缆100对，导体标称直径为0.5mm。表示为:HYA 100*2*0.5 YD/T322-1996。

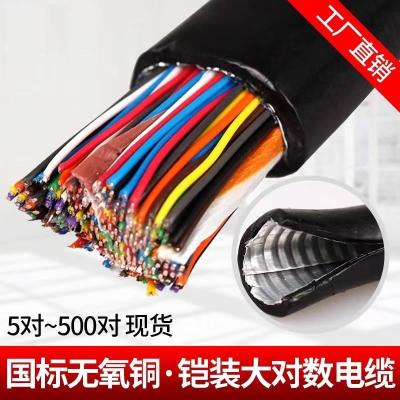

产品结构示意图
本公司目前电缆的型号和规格
型号:HYA 、HYA23、HYA53 、
HYAT、HYAT23、HYAT53、HYAT553
HYAC 、HYAG
规格:导体标称线径为0.4? 0.5? 0.6? 0.7? 0.8mm
线对标称对数为5～2400对
其它特殊型号、规格产品按用户要求协商生产，提供服务。
电缆使用场合及注意事项
1、HYA型电缆只限室外使用，如需进入室内，应采取防火措施。电缆主要使用于管道敷设，也可架空安装于悬挂线上。
HYAC自承式电缆一般架空敷设，吊线的*小拉断力（100对以下0.4mm、0.5mm规格）16KN。
23型、53型、553型等铠装电缆用于直埋地下。
填充型电缆主要用于湿热带或不易气压维护的场所。
2、电缆敷设时，弯曲半径不小于电缆外径的10倍。敷设环境温度一般不低于-5℃。
3、电缆工作环境温度-30℃～60℃，非填充电缆使用时建议使用30～50kPa的干燥空气或氮气作气压维护。
4、电缆在运输及保管过程中应立放，不可平放。电缆不得与盘沿或其它硬物相碰。
