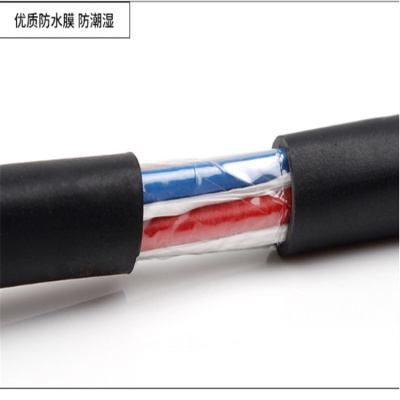

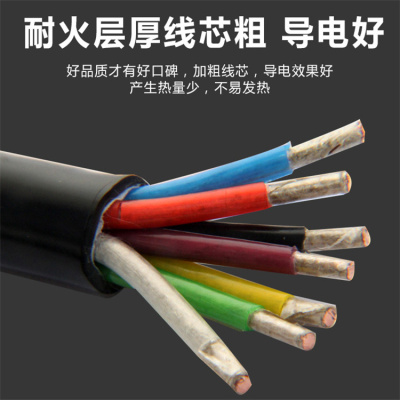

ZA-RVV22 WDNA-RYY通信电源线
应用范围
本产品用于额定电压1KV及以下通信局（站）、高层建筑输配电系统。
执行标准
YD/T1173-2001
GB/T19666-2005（等同IEC60331，60332）
使用特性
1.导体工作温度:70℃。
2.短路时（最长持续时间不超过5s）工作温度:不超过160℃。
3.安装敷设时环境温度不低于０℃。
4.安装敷设时最小弯曲半径:阻燃型6X电缆外径，耐火型12X电缆外径，铠装型20X电缆外径。
型号、名称
| 型 号 | 名 称 |
| ZA-RV | 聚氯乙烯绝缘阻燃软电力电缆 |
| ZA-RVV | 聚氯乙烯绝缘聚氯乙烯护套阻燃软电力电缆 |
| WDNA-RY | 聚烯烃绝缘无卤低烟耐火软电力电缆 |
| 聚烯烃绝缘聚烯烃护套无卤低烟阻燃耐火软电力电缆 |
| ZA-RVV22 | 聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃软电力电缆 |
| WDNA-RYY23 | 聚烯烃绝缘钢带铠装聚烯烃护套无卤低烟阻燃耐火软电力电缆 |
规格范围
| 型 号 | 芯 数 | 标 称 截 面（mm2） |
| ZA-RVZA-RVVWDNA-RYWDNA-RYY | 1 | 4-500 |
| 2、3、3+1、4、4+1、3+2 | 10-185 |
| ZA-RVV22WDNA-RYY23 | 2、3、3+1、4、4+1、3+2、5 | 10-150 |
主要技术参数
| 序号 | 项 目 | 单 位 | 指 标 | 试验方法 |
| 1 | 电缆结构及导体电阻 | 符合GB/T3956-2008标准(IEC60228:2004) | GB/T3048.4-2007 |
| 2 | 工频5min电压试验 | KV | 3.5 | GB/T3048.8-2007 |
| 3 | 成束燃烧试验 | 7L/m，40min | 1.试样上炭化的长度不应超过距喷嘴底边向上2.5m；2.停止供火后试样上的有焰燃烧时间不应超过1h | GB/T18380-2001 |
| 4 | 耐火试验 | 供火+冷时间（min） | 1. 2A熔断器不断2.指示灯不熄 | GB/T19216.21-2003 |
| 5 | PH加权值 | | ≥4.3 | GB/T17650.2-1998 |
| 6 | 电导率加权值 | μs/mm | ≤10 |
| 7 | 最小透光率 | % | ≥60 | GB/T17651.2-1998 |
