RS485通讯电缆2*2*22AWG
结构特点

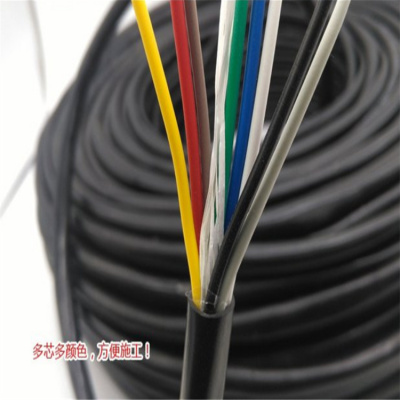

导体:通常由多股绞合镀锡铜丝组成，规格为 2 线对 4 芯（2×2×22AWG）。多股绞合的结构使电缆具有较好的柔韧性，便于敷设和安装，同时镀锡铜丝具有良好的导电性和抗腐蚀性1。
绝缘:采用 PE（聚乙烯）作为绝缘介质，具有良好的电气绝缘性能，能有效防止信号传输过程中的漏电和短路现象，同时 PE 绝缘材料还具有较低的介电常数和介质损耗，有助于减少信号的衰减1。

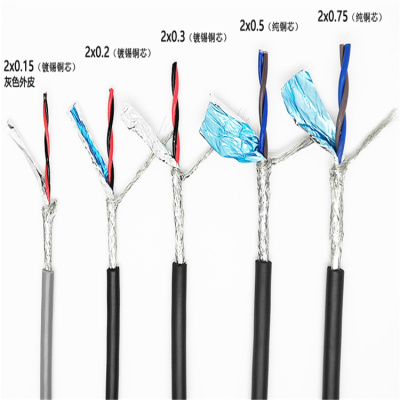

屏蔽层:一般采用铝箔 / 聚酯复合带覆盖加上镀锡铜丝编织网的双重屏蔽结构。铝箔 / 聚酯复合带能提供较好的电磁屏蔽效果，阻挡外界电磁波的干扰，镀锡铜丝编织网不仅增强了屏蔽性能，还提高了电缆的机械强度，双重屏蔽可有效保证信号传输的稳定性和可靠性1。
接地导体:附有独立的多股绞合镀锡铜丝接地导体，用于连接接地系统，以释放电缆在使用过程中产生的静电和电磁干扰，确保设备和人员的安全。
外护套:通常为工业灰色 PVC（聚氯乙烯）外护套，具有良好的耐磨性、耐腐蚀性和机械强度，能保护电缆内部结构不受外界环境因素的影响，如潮湿、酸碱等环境的侵蚀，同时工业灰色的颜色也便于在工业环境中识别1。
性能特点
特性阻抗:特性阻抗为 120 欧姆，这是 RS485 通讯电缆的标准特性阻抗，能与 RS485 接口设备良好匹配，减少信号反射，保证信号传输的质量和效率1。
抗干扰能力强:双重屏蔽结构和独立接地导体使其具有出色的抗干扰能力，能有效抵御外界电磁干扰，同时防止电缆内部信号对外界产生干扰，适用于电磁环境复杂的工业场合1。
传输距离远:理论上 RS485 的传输距离能达到 1200 米，但实际应用中传输距离会小于 1200 米，具体长度受周围环境的影响，如电磁干扰程度、电缆敷设方式等。在波特率较低的情况下，传输距离可能会更远1。
传输速度快:能够满足 RS485 通讯网络的高速数据传输要求，可在一定波特率下实现可靠的数据传输，适用于多种工业自动化控制和楼宇自控等对数据传输速度有要求的场景3
