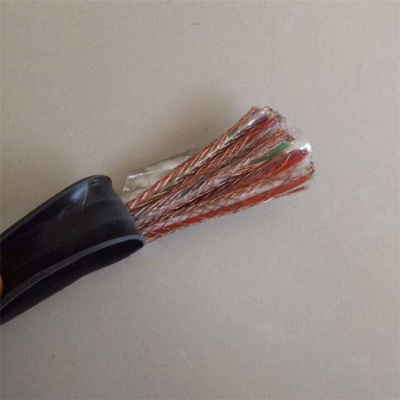

黄山钢丝编织铠装矿用通信电缆
<环境温度:-40～50℃
<月平均相对温度:95%(+25℃)
<安装敷设环境温度:≥-10℃
<安装时弯曲半径:MHYBV、MHJYV为电缆外径的10倍，其他型号为电缆外径的15倍
<电缆型号、名称及使用范围
| 型号 | 名称 | 使用范围 |
| MHYV | 煤矿用聚乙烯绝缘聚氯乙烯护套通信电缆 | 用于平巷、斜巷及机电峒室 |
| MHJYV | 煤矿用加强型线芯聚乙烯绝缘氯乙烯护套通信电缆 | 用于机械损伤较高的平巷和斜巷 |
| MHYBV | 煤矿用聚乙烯绝缘镀锌钢丝编织铠装聚氯乙烯护套通信电缆 | 用于机械损伤较高的平巷和斜巷 |
| MHYAV | 煤矿用聚乙烯绝缘铝—聚乙烯粘结护层聚氯乙烯护套通信电缆 | 用于较湿的斜井和平巷 |
| MHYA32 | 煤矿用聚乙烯绝缘铝—聚乙烯粘结护层钢丝铠装聚氯乙烯护套通信电缆 | 用于竖井和斜井 |
<结构数据及主要
| 型号结构及性能 | MHYV | MHJYV | MHYBV | MHYAV | MHYA32 |
| 规格(对数\芯数) | 1×2 | 2×2 | 1×4 | 5×2 | 1×2 | 2×2 | 5×2 | 10×2 | 20×2 | 20×2 | 30×2 | 50×2 | 30×2 | 50×2 | 80×2 |
| 线芯结构根数/直径mm | 7/0.28 | 4/0.28铜线+3/0.28钢线 | 1/0.8 |
| 粘接护层及铠装层 | —— | —— | 编织0.2—0.3的镀锌钢丝 | 铝—聚乙烯带绕包 | 聚乙烯绕包及镀锌钢丝铠装 |
| 电缆外径≤mm | 7.1 | 8.6 | 8.0 | 11.5 | 7.1 | 8.6 | 15.6 | 18.4 | 23.4 | 23.4 | 27.4 | 32.6 | 32.6 | 37.3 | 43.0 |
| 电缆参考重量kg/km | 58 | 89 | 68 | 134 | 58 | 87 | 218 | 323 | 512 | 472 | 678 | 1006 | 1450 | 1943 | 2828 |
| 电缆导电线芯直流电阻≤Ω/km | 45 | 73 | 36.7 |
| 绝缘线芯绝缘电阻≥Ω/km | 3000 |
| 耐交流电压 | 电缆绝缘线芯间及绝缘线芯与屏蔽间应能经受历时1min，1.5kv交流电压 |
| 工作电容≤μF/km | 0.06 |
| 远端串音衰减(500m)≥dB | 70 |
| 固有衰减≤dB/km | 1.10 | 1.30 | 0.95 |
| 电缆工作时的直流电阻差≤ | 环阻的2% |
黄山钢丝编织铠装矿用通信电缆
